WYTYCZNE PRAWIDŁOWEGO MONTAŻU SYSTEMÓW IZOLACJI AKUSTYCZNEJ

Instrukcje montażu i punkty krytyczne, które pozwalają uzyskać na budowie parametry akustyczne obliczone na etapie projektu: izolacja stropów od dźwięków uderzeniowych oraz izolacja ścian z przedścianką od dźwięków powietrznych.

Emanuele Stabellini – Marketing Manager, Edilteco S.p.A.

Izolacja od dźwięków uderzeniowych (przegrody poziome)

Aby uzyskać na budowie parametry obliczone na etapie projektu, niezbędne jest prawidłowe działanie warstwy sprężystej (dBred F, Fonotech itp.): poniższych zaleceń należy zatem przestrzegać skrupulatnie i w całości.

1. Strop musi być nienaruszony, bez pustaków z widocznymi uszkodzeniami, ponieważ mogą one wpływać na ciągłość masy przegrody. Ewentualne naprawy pustaków należy wykonywać wyłącznie z użyciem zaprawy cementowej jako wypełnienia.
2. Warstwa wyrównawcza przykrywająca instalacje (a w każdym razie powierzchnia, na której układa się sprężystą warstwę izolacji akustycznej) musi być czysta, bez zagłębień i wypukłości. Musi także zapewniać stabilność wymiarową, aby uniknąć osiadania, które zaburzyłoby działanie warstwy sprężystej: należy zatem unikać zapraw komórkowych lub w przeważającej mierze komórkowych. Warstwy wyrównawcze wykonane z Politerm^® i Isolcap^® zapewniają stabilność wymiarową.

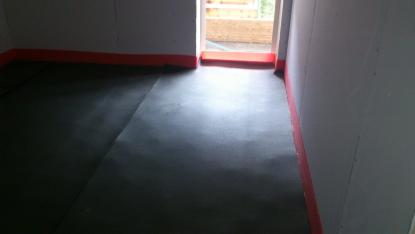

3. Ściany obwodowe muszą być całkowicie oddzielone od jastrychu za pomocą taśm przyściennych w kształcie litery „L”, takich jak dBred F5. Taśmy przyścienne muszą obejmować również progi wejściowe wewnętrzne i zewnętrzne. Nawet najmniejsza przerwa lub brak dylatacji obwodowej między ścianą a jastrychem może pogorszyć wyniki pomiarów na budowie o 7–10 dB.
4. Materiał sprężysty należy układać na styk, bez zakładów (do cięcia używać noża z bardzo ostrym ostrzem lub nożyc dBred). Styki mat należy okleić taśmą R-Stick lub inną odpowiednią taśmą klejącą, aby zapobiec przesuwaniu się maty na boki i/lub przenikaniu zaprawy cementowej podczas wykonywania jastrychu.
5. Tak przygotowana powierzchnia jest gotowa do ułożenia tradycyjnej płyty systemowej ogrzewania podłogowego lub bezpośrednio rur, które mocuje się do podłoża odpowiednimi klipsami.
6. W przypadku układania materiału sprężystego na bazie gumy (lub innego materiału porowatego) obowiązkowe jest ułożenie na nim folii polietylenowej oddzielającej warstwę sprężystą od jastrychu. Warstwa ta chroni również materiał sprężysty przed alkaliami i innymi substancjami zawartymi w zaprawie oraz zapobiega przenikaniu zaprawy cementowej lub mleczka cementowego.
7. Po wykonaniu jastrychu w żadnym wypadku nie należy odcinać części taśmy przyściennej wystającej ponad poziom podłogi: taśma musi chronić ściany przed sztywnym kontaktem także podczas późniejszego układania posadzki, klejów i fug ceramicznych.
8. Ułożyć posadzkę.
9. Wykonać fugowanie i/lub spoinowanie posadzki.
10. Dopiero wtedy odciąć nadmiar taśmy przyściennej równo z gotową posadzką.
11. Zamontować listwy przypodłogowe, obowiązkowo dbając o to, by były całkowicie oddzielone od posadzki i przyklejone wyłącznie do ściany. Szczelinę między listwą przypodłogową a posadzką należy następnie wypełnić uszczelniaczem poliuretanowym lub zastosować specjalne profile z elastyczną spoiną.

Uwaga: w szczelinie między listwą przypodłogową a gotową posadzką nie może być zaprawy cementowej, kleju ani fugi.

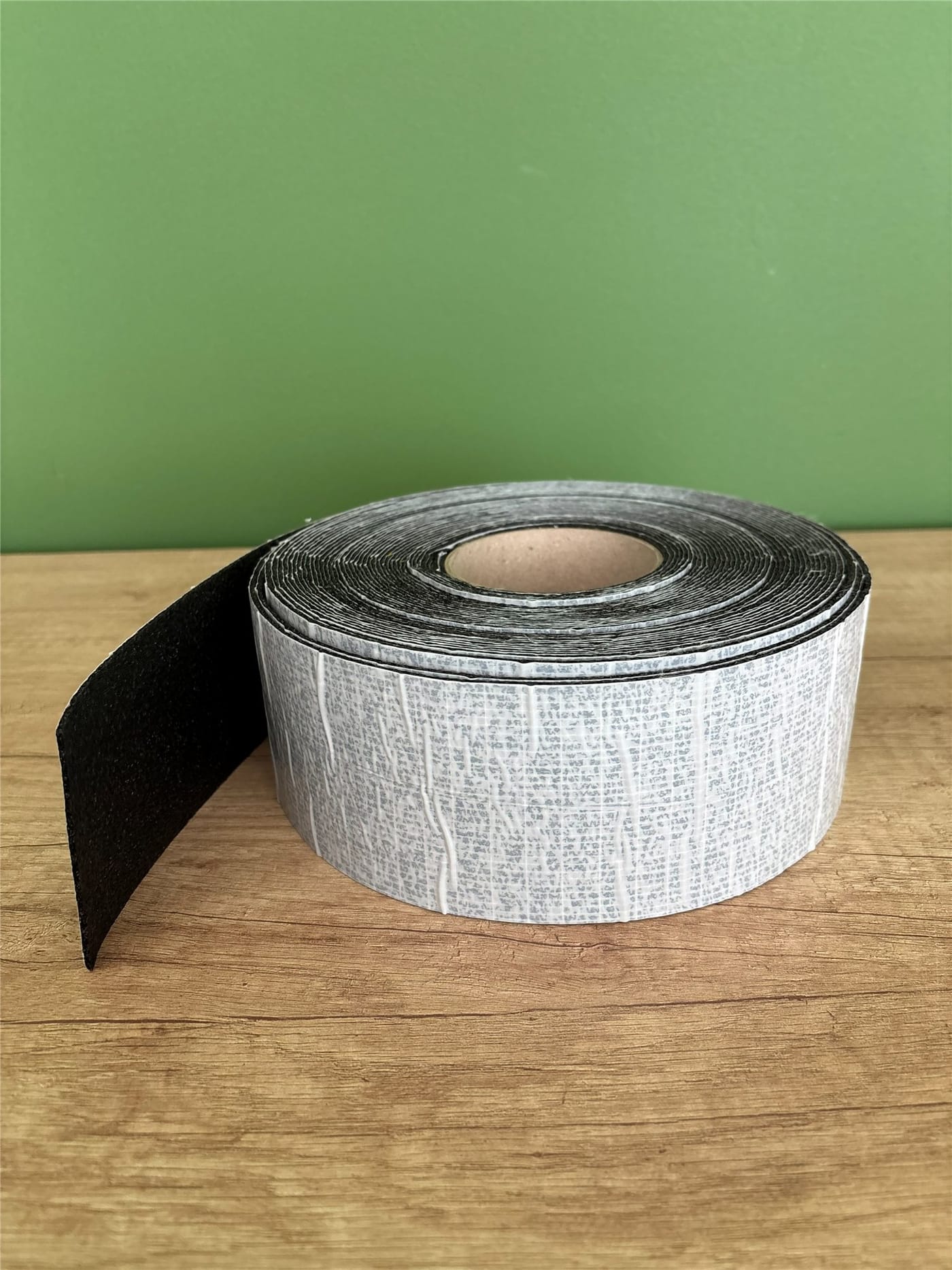

Taśma klejąca R-Stick do łączenia mat

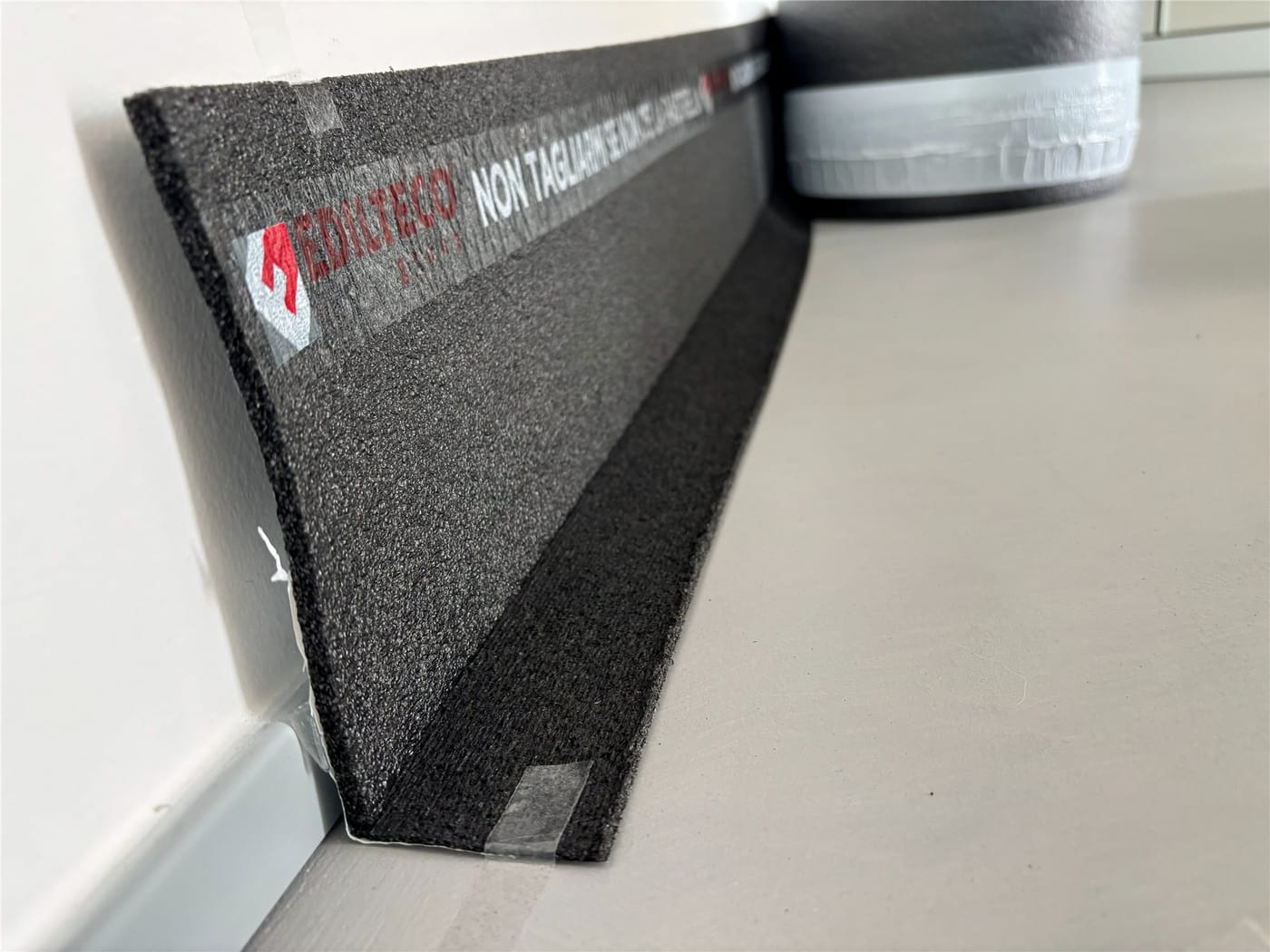

Taśma przyścienna w kształcie litery „L” oddzielająca jastrych od ściany

Izolacja od dźwięków powietrznych (ściany z przedścianką)

Także w tym przypadku, aby uzyskać na budowie parametry obliczone na etapie projektu, niezbędne jest prawidłowe działanie warstwy izolacji akustycznej (dBred W itp.): poniższych zaleceń należy zatem przestrzegać skrupulatnie i w całości.

1. Mur musi być oddzielony od stropów specjalnymi taśmami, takimi jak dBred F5 lub dBred F, o gęstości dobranej do ciężaru własnego muru. Taśmy muszą być szersze niż zastosowany bloczek wraz z późniejszym tynkiem. Należy także unikać mostków z zaprawy murarskiej wystających poza grubość taśmy i stykających się ze stropem.
2. Ściany działowe między mieszkaniami należy wznosić pod belką żelbetową lub przynajmniej układać w tym samym kierunku co belki stropu powyżej. W przeciwnym razie rzędy pustaków trzeba przerwać, aby uniknąć przenoszenia dźwięków powietrznych przez strop powyżej: wykonuje się to, usuwając część pustaka stykającą się ze ścianą i wypełniając powstałą pustkę zaprawą cementową. Ponieważ jest to praca kosztowna i skomplikowana, kierunek ułożenia stropów należy odpowiednio zaprojektować z wyprzedzeniem, uwzględniając wymagania izolacyjności akustycznej między mieszkaniami.
3. W miejscach występowania słupów żelbetowych punkt styku z murem należy oddzielić taśmami, takimi jak dBred F5 lub dBred F, wcześniej przyklejonymi do słupa.
4. Spoiny muru muszą być ciągłe („pełne”), zarówno poziome, jak i pionowe, z wyjątkiem bloczków na pióro i wpust. W każdym przypadku zaleca się wykonanie cementowej obrzutki na całej powierzchni ściany, na której zostanie ułożony materiał izolacji akustycznej; staje się ona obowiązkowa, jeśli ściana ma niewypełnione spoiny.
5. Materiał izolacji akustycznej (mocowany klejem lub plastikowymi łącznikami do ETICS) musi pokrywać całą powierzchnię przeznaczoną do izolacji. Płyty muszą być idealnie dosunięte do siebie na styk; tam, gdzie tak nie jest, szczelinę należy całkowicie wypełnić uszczelniaczem silikonowym.
6. Do cięcia należy używać noża z dobrze naostrzonym ostrzem i wykonywać idealnie proste cięcia, aby płyty można było prawidłowo zestawić na styk.
7. Przedściankę należy wykonać w kontakcie z materiałem izolacji akustycznej, bez pozostawiania szczeliny powietrznej.
8. Instalacje w ścianach działowych między mieszkaniami nie mogą mieć puszek i/lub rozgałęźników w położeniach symetrycznych (naprzeciw siebie po obu stronach ściany), aby uniknąć gwałtownych miejscowych zmniejszeń masy.
